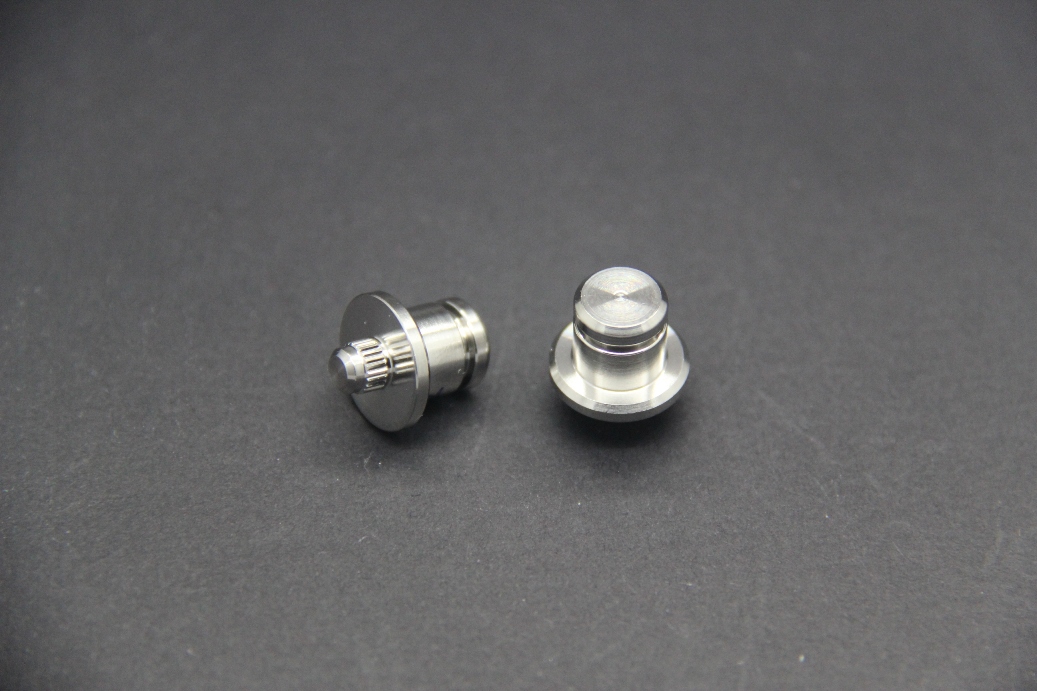

※図面をクリックいただくと、拡大されます | 名称 | 【No.85】自動車エンジン制御用ロッド取付ピン |
|---|---|---|
| 業界 | 自動車エンジン | |
| 製品 | ピン シャフト | |
| 材質 | SUS304L | |
| D | 12 | |
| L | 13 | |
| L/D | 1.1 | |
| 精度 | 取付部 直角度0.02 | |
| 熱処理・ 表面処理等 | なし | |
| 組込製品 | ターボエンジン | |
| ロット | 月産40,000個 |
製品・加工上の特長
この自動車エンジン制御用ロッド取付ピンは、ステンレスSUS304Lという、SUS304よりも炭素量が少なく腐食しにくい材質を使い、溝やローレット形状がある複雑な形状をしたピンです。SUS304LはSUS304よりも粘りがあり削りにくいのですが、精密シャフト.com2では、溝加工・転造加工までを自社の自動盤にて全加工をしております。このピンは別のシャフト部品に圧入して使用されるので、非常に厳しい直角度を要求されています。精密シャフト.comでは、複雑な形状かつシビアな幾何公差のご要求でも、これまで数多くのシャフトやピンなどを加工してきた経験により、タイ・インド・メキシコの工場において大量生産対応をいたします。
活用の効果
このピンは、お客様ないで現地・海外輸出用に向けてのプロジェクトがあり、シャフト工先を探されている中、精密シャフト.comを運営しているE&H Precision Thailandに引き合いを頂きました。このピンと組み合わせて使用する相手側製品（ロッド）もE&H Precision Thailand内で一貫生産しておりますので、お客様にも満足を頂いております。
